Attention : Insérez les piles dans l’enregistreur FoxNet seulement lorsque le Controller est installé et reconnu sur le réseau. Dans le cas contraire, les piles vont se décharger très rapidement.
Mise en service
- Ouvrez le boitier et placez les 2 piles fournies.
- Branchez les sondes en repérant grâce à leurs numéros de série dans quel Equipement vous placez chacune
- Si vous installez plusieurs enregistreurs FoxNet en même temps, notez le numéro de série de chaque enregistreur. Il se trouve sur le côté droit du boitier.
Paramétrage dans Net Device Manager
- Ouvrez le logiciel Net Device Manager.

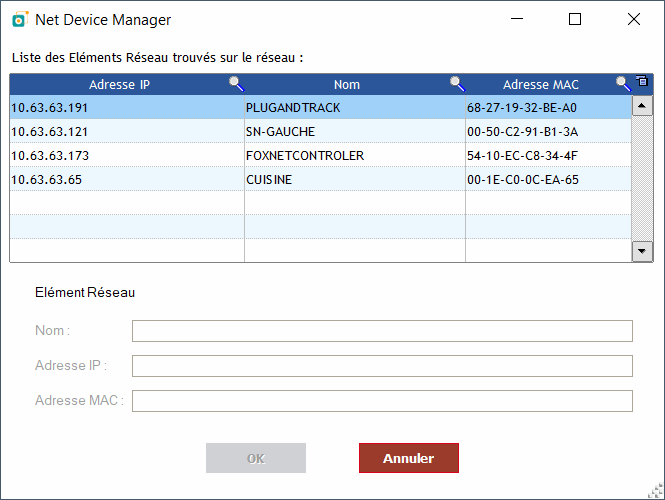

- Cliquez sur le menu Eléments Réseaux puis Nouveau. La liste des FoxNet ou Sensor Net Connect sur le réseau s’affiche comme suit. Vous pouvez repérer le FoxNet qui vous intéresse par son Adresse Mac qui figure dans la liste et sur l’étiquette collées sur le FoxNet.

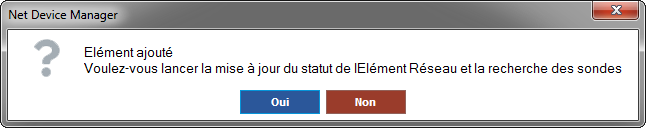

- Indiquez un nom à ce Controller si vous en avez plusieurs et appuyez sur OK

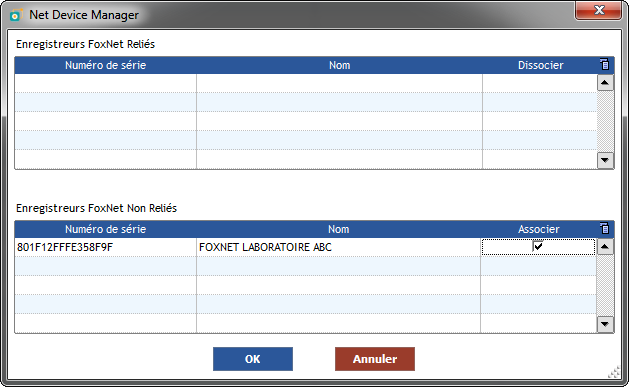

La liste des FoxNet à portée radio du Controller est affichée.
Vous pouvez attribuer un nom à chaque des boitiers FoxNet
Cliquer sur la case de droite « Associer » pour relier cet enregistreur à ce Controller.
Cliquez sur OK
Attention : Un FoxNet ne peut être associé qu’à un seul Controller
Un fois le FoxNet associé, vous pouvez ajouter les sondes qui sont connectées

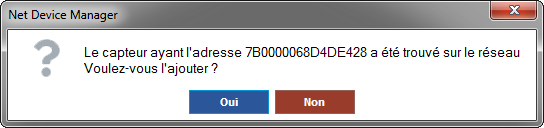

Net Device Manager trouve la première sonde
Puis la suivante (3 sondes maximum)

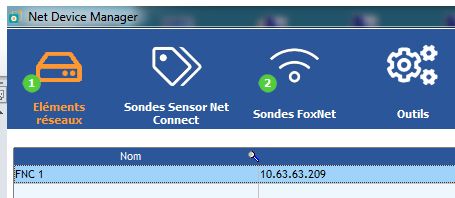

Le menu principal montre maintenant
o 1 Élément réseau supplémentaire
o 1 à 3 sondes FoxNet supplémentaires

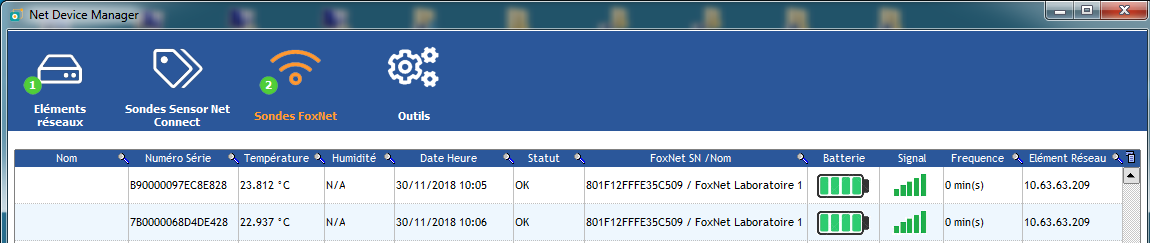

La liste des sondes s’affiche ainsi
Pour chaque sonde, le logiciel vous indique le niveau de batterie et de réception radio du l’enregistreur utilisé par cette sonde.
Si le niveau de réception radio est trop faible, utilisez un autre Controller plus proche (il faudra retirer l’association entre l’enregistreur FoxNet et le Controller en question
Paramétrage dans Thermotrack-Webserve
- Dans le logiciel Net Device Manager, sélectionnez le numéro de série de la sonde que vous voulez installer. Faites un clic droit et « Copier » le numéro de série
- Ouvrez Thermotrack-Webserve et créez un Equipement.
- Dans le champ « Type de sonde » choisissez le type « FoxNet xxxx » selon le modèle collez le numéro de série.
- Note pour les FoxNet PT100 ou 4.20 mA
Le numéro de série de la sonde est composé du Numéros de série du boitier FoxNet auquel on ajoute 1 ou 2 en fonction de la sonde ou de l’entréebranchée - Copier depuis Logiciel Net Device Manager puis Coller dans Thermotrack Webserve
- Entrez ensuite les autres renseignements nécessaire à la création d’un équipement
